Heizkörper-Rechner

01 · Normleistung

Die Leistung auf dem Datenblatt

Was der Hersteller angibt und worauf sie sich bezieht.

Hersteller geben die Leistung nach DIN EN 442 bei 75 °C Vorlauf, 65 °C Rücklauf und 20 °C Raumluft an. Der Heizkörper ist dann rund 50 Kelvin wärmer als der Raum. Ältere Kataloge nennen oft 90/70/20; diese Werte liegen höher.

Der Rechner kennt Richtwerte für Flachheizkörper, Guss-, Stahl- und Röhrenradiatoren, Badheizkörper, Bankradiatoren und Schachtkonvektoren. Haben Sie das Datenblatt, wählen Sie „Eigene Angabe“ und tragen Leistung, Temperaturen und Exponent ein.

02 · Niedrige Temperatur

Weniger Übertemperatur, weniger Wärme

Warum ein Heizkörper bei 55/45 nur gut die Hälfte schafft.

Die Leistung fällt stärker als die Temperatur: Leistung = Normleistung × (Übertemperatur ÷ Norm-Übertemperatur) hoch n. Die Übertemperatur wird logarithmisch gemittelt, weil das Wasser im Heizkörper nicht gleichmäßig abkühlt. Bei 55/45/20 ist der Heizkörper im Mittel nur noch knapp 30 K wärmer als der Raum und gibt rund 51 % seiner Normleistung ab.

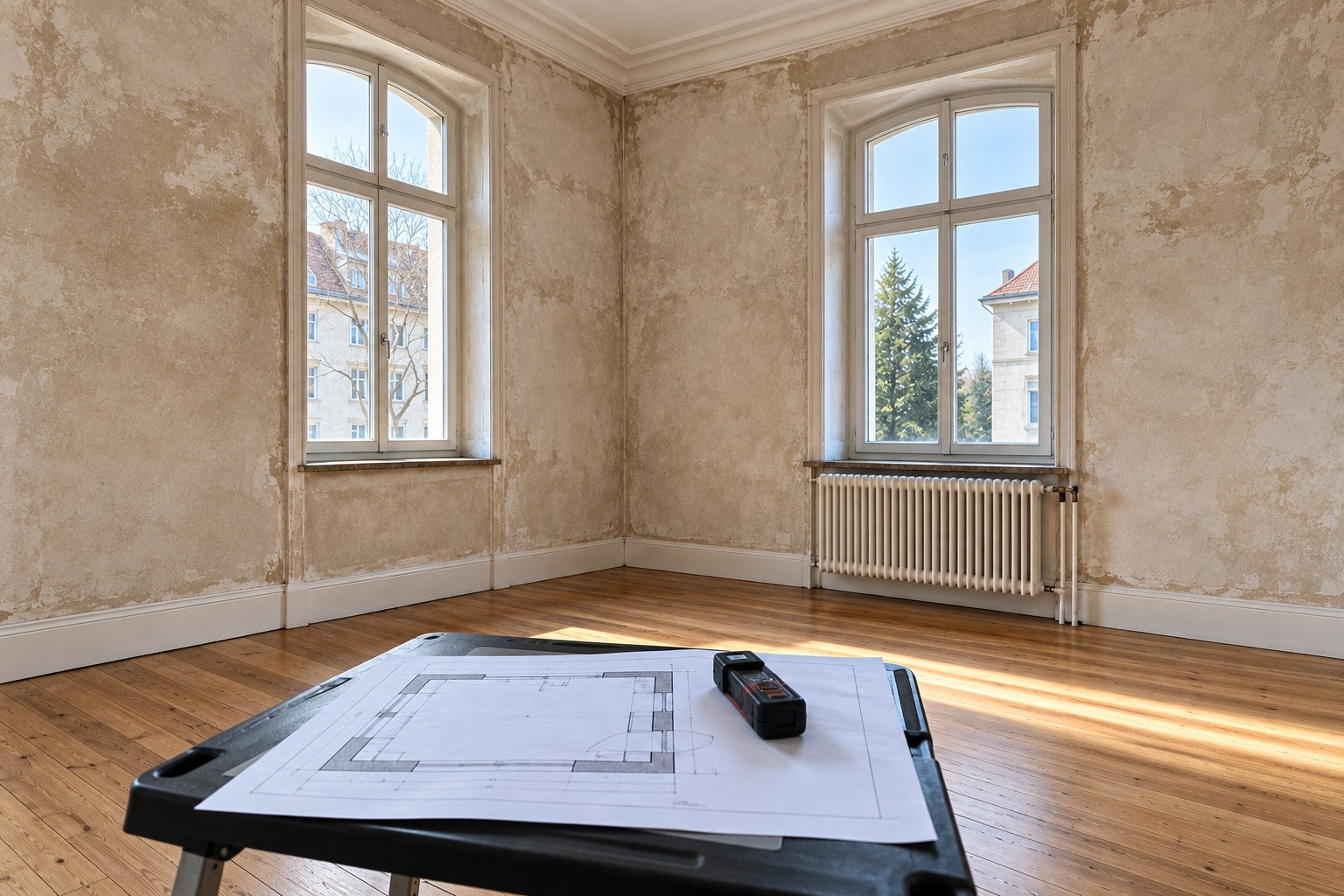

Ob das reicht, entscheidet die Heizlast des Raums. Viele Räume im Altbau brauchen am kältesten Tag weniger, als ihre Heizkörper bei 70 °C leisten. Dann reicht auch eine niedrigere Vorlauftemperatur, etwa für eine Wärmepumpe. Die Heizlast wird raumweise nach DIN EN 12831 gerechnet.

Grundlage: DIN EN 442 (Radiatoren und Konvektoren), Teil 2: Prüfverfahren und Leistungsangabe.
